UNIMETRO

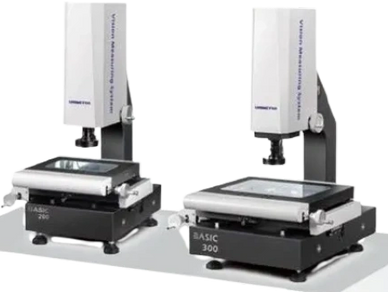

BASIC Series
BASIC Series
BASIC Series
Las BASIC es un instrumento importante utilizado en el proceso de control de calidad de tus productos. Garantiza la precisión dimensional de tus productos, haciéndolos más competitivos.

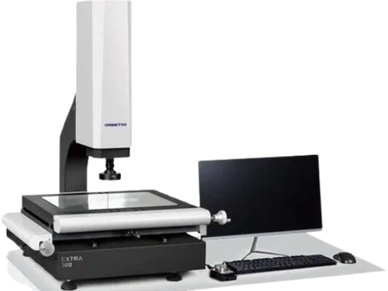

EXTRA Series
BASIC Series
BASIC Series
La EXTRA mejora la experiencia del usuario y la eficiencia del proceso de medición al incluir un motor servo en el eje Z, un generador de pulsos manual para ajustes finos y una función de autoenfoque.
PEAK Series
BASIC Series
PEAK Series
Las PEAK CNC compacta ofrece una solución económica y adaptable, con un sistema de imagen avanzado y software potente para diversas aplicaciones de medición.
ULTRA Series
ULTRA Series
PEAK Series
La serie ULTRA es el modelo más reciente de UNIMETRO, que ofrece un rendimiento de medición excepcional. Toda la serie ULTRA está configurada con guías lineales de alta precisión, una cámara digital GIGA de alta resolución y escalas lineales con una resolución de 0.0001 mm, lo que asegura un rendimiento dinámico más estable del hardware y una mayor precisión de medición.

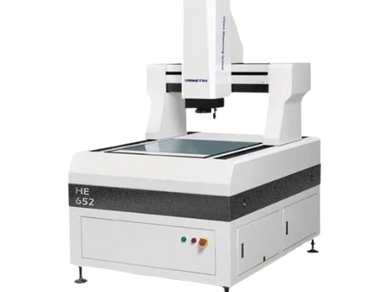

HE Series
ULTRA Series
HE Series
La serie HE combina alta precisión y eficiencia, ofreciendo mediciones rápidas de los elementos geométricos de diferentes tipos de piezas. La serie HE es ampliamente utilizada en diversas industrias y productos, como PCB, laminado de cobre, vidrio de pad, módulos LCD y materiales aislantes, entre otros.
UNIMETRO Fixtures
Fixture Kit
Fixture Kit
Fixture Kit
Los accesorios de la serie Flexfix para máquinas de medición por coordenadas (CMM) y equipos de visión (VMM) se venden como kits para facilitar el inicio. Un kit consiste de un conjunto completo de componentes.
Base plates
Fixture Kit
Fixture Kit
Las placas de fijación incluyen una cuadrícula alfanumérica y números visibles en los componentes, facilitando configuraciones documentadas y reproducibles para inspecciones futuras. Las placas CMM estan hechas de aluminio mientras que las VMM son de Acrilico.
BASIC Series
BASIC200
BASIC200
BASIC200
Dimensión (mm)
550 540 830
Rango de medición (mm)
200×100×150
Precisión de medición (μm)
2.5 + L / 100
Repetibilidad (μm)
2.5
Peso
140 Kg
BASIC300
BASIC200
BASIC200
Dimensión (mm)
600 740 890
Rango de medición (mm)
300×200×200
Precisión de medición (μm)
2.5 + L / 100
Repetibilidad (μm)
2.5
Peso
190 Kg
BASIC400
BASIC200
BASIC400
Dimensión (mm)
700 840 890
Rango de medición (mm)
400×300×200
Precisión de medición (μm)
2.5 + L / 100
Repetibilidad (μm)
2.5
Peso
240 Kg
BASIC500
BASIC200
BASIC400
Dimensión (mm)
800 940 890
Rango de medición (mm)
500×400×200
Precisión de medición (μm)
3 + L / 100
Repetibilidad (μm)
3
Peso
290 Kg
EXTRA Series
EXTRA200
EXTRA200
EXTRA200
Dimensión (mm)
550 540 930
Rango de medición (mm)
200×100×150
Precisión de medición (μm)
2.5 + L / 100
Repetibilidad (μm)
2.5
Peso
140 Kg
EXTRA300
EXTRA200
EXTRA200
Dimensión (mm)
600 740 980
Rango de medición (mm)
300×200×200
Precisión de medición (μm)
2.5 + L / 100
Repetibilidad (μm)
2.5
Peso
190 Kg
EXTRA400
EXTRA200
EXTRA400
Dimensión (mm)
700 840 980
Rango de medición (mm)
400×300×200
Precisión de medición (μm)
2.5 + L / 100
Repetibilidad (μm)
2.5
Peso
240 Kg
EXTRA500
EXTRA200
EXTRA400
Dimensión (mm)
800 940 980
Rango de medición (mm)
500×400×200
Precisión de medición (μm)
3 + L / 100
Repetibilidad (μm)
3
Peso
290 Kg
PEAK Series
PEAK300
PEAK300
PEAK300
Dimensión (mm)
810 610 1055
Rango de medición (mm)
300 200 200
Precisión de medición (μm)
3 + L /2100
Repetibilidad (μm)
3
Peso
330 Kg
PEAK400
PEAK300
PEAK300
Dimensión (mm)
960 710 1075
Rango de medición (mm)
400×300×200
Precisión de medición (μm)
3 + L /2100
Repetibilidad (μm)
3
Peso
380 Kg
ULTRA Series
ULTRA300
ULTRA300
ULTRA300
Dimensión (mm)
1600×780×1700
Rango de medición (mm)
300×200×200
Precisión de medición (μm)
2.5 + L / 200
Repetibilidad (μm)
2.5
Peso
320 Kg
ULTRA400
ULTRA300
ULTRA300
Dimensión (mm)
1750×920×1700
Rango de medición (mm)
400×300×200
Precisión de medición (μm)
2.5 + L / 200
Repetibilidad (μm)
2.5
Peso
390 Kg
ULTRA500
ULTRA300
ULTRA500
Dimensión (mm)
1850×1180×1700
Rango de medición (mm)
500×400×200
Precisión de medición (μm)
2.5 + L / 200
Repetibilidad (μm)
2.5
Peso
460 Kg
ULTRA600
ULTRA300
ULTRA500
Dimensión (mm)
1950×1280×1700
Rango de medición (mm)
600×500×200
Precisión de medición (μm)
2.5 + L / 200
Repetibilidad (μm)
2.5
Peso
560 Kg
HE Series
HE652
HE1080
HE652
Dimensión (mm)
1700×1180×1750
Rango de medición (mm)
500×600×200
Precisión de medición (μm)
3 + L / 200
Repetibilidad (μm)
3
Peso
1500 Kg
HE862
HE1080
HE652
Dimensión (mm)
1700×1280×1750
Rango de medición (mm)
600×800×200
Precisión de medición (μm)
3 + L / 200
Repetibilidad (μm)
3
Peso
1800 Kg
HE1080
HE1080
HE1080
Dimensión (mm)
1900×1480×1750
Rango de medición (mm)
800×1000×200
Precisión de medición (μm)
3 + L / 200
Repetibilidad (μm)
3
Peso
2900 Kg
HE1210
HE1210
HE1080
Dimensión (mm)
2100×1680×1750
Rango de medición (mm)
1000×1200×200
Precisión de medición (μm)
3 + L / 200
Repetibilidad (μm)
4
Peso
3200 Kg
HE1512
HE1210
HE1512
Dimensión (mm)
2500×1880×1750
Rango de medición (mm)
1200×1500×200
Precisión de medición (μm)
3 + L / 200
Repetibilidad (μm)
4
Peso
4400 Kg
HE1812
HE1210
HE1512
Dimensión (mm)
2700×1880×1750
Rango de medición (mm)
1200×1800×200
Precisión de medición (μm)
3 + L / 200
Repetibilidad (μm)
4
Peso
4800 Kg
